單晶硅表壓/絕壓變送器產品概述
PTT256A單晶硅表壓/絕壓變送器，采用模塊化設計，由帶集成電路適配單元的壓力傳感器模塊和一個精密AD轉換模塊及一個高智能的微處理模塊組成?？捎糜跍y量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。
產品特點
● 采用高精度硅傳感器技術
● 高精度可達±0.075%
● 穩定性好，靜壓性能佳，靜壓誤差≤±0.1%/10MPa
● 傳感器內部集成高靈敏度溫度傳感器，變送器溫度性能佳
● 響應速度快
產品規格：
測量介質 | 氣體、蒸汽、液體 |
測量范圍（未遷移時）： | 0—600Pa～20MPa |
精 度 | ±0.075%、±0.1% |
接液膜片 | 不銹鋼 316L、哈氏合金C |
輸 出 | 2線制，4～20mA輸出，可選加載HART輸出數字通訊，可選擇線性或平方根輸出。 |
環境溫度 | -40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃ |
防護等級 | IP67 |
電氣連接 | M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。 |
過程連接 | 標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。 |
安裝位置影響 | 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。 |

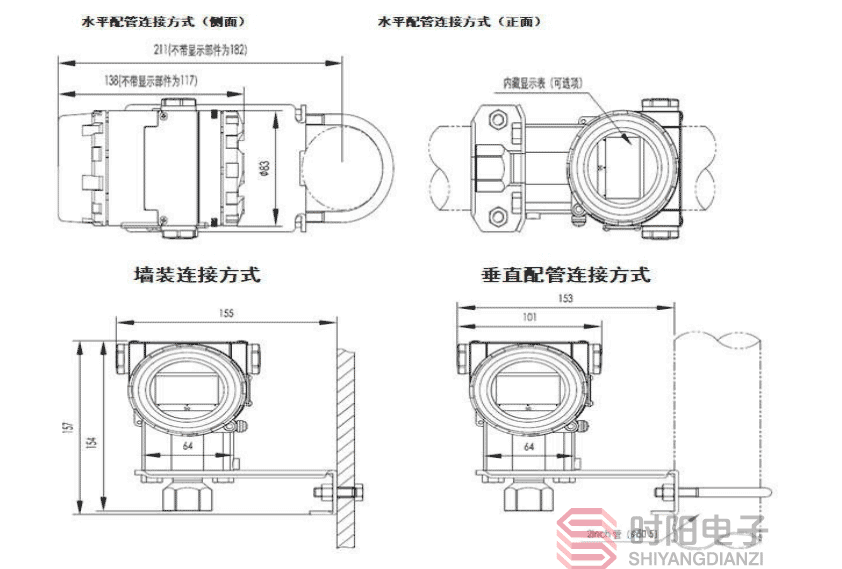

外觀尺寸
接線步驟：
應通過以下步驟對變送器進行接線：
1. 卸下現場端子一側的外殼蓋。
2. 把正極引線連接到 “+” 端子，把負極引線連接到 “–” 端子。
3. 請把外殼接地，以符合接地規定。
4. 確保正確接地。儀表電纜屏蔽層必須：
a. 修剪平整且不接觸變送器的電子裝置外殼。
b. 若電纜通過接線盒走線，則應連接到下一段屏蔽層。
c. 在電源端妥善接地。
5. 若需要瞬變保護，則應參照 “瞬變保護” 一節的接地說明進行
6. 應塞好并密封未用的導線管接口。
7. 重新蓋好外殼護蓋。

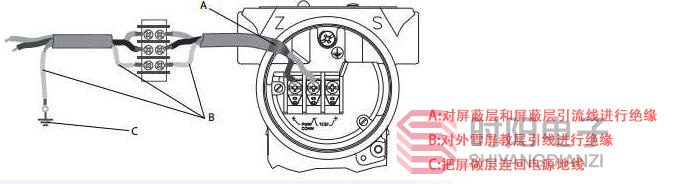

接線方式：
